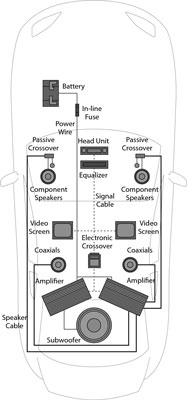

Dieses Diagramm zeigt den Aufbau eines gängigen Auto-Audiosystems und den Signalfluss. Die gepunktete schwarze Linie zeigt den Weg des Vorverstärker-Audiosignals (bevor es verstärkt wird) von einem Hauptgerät über einen Equalizer und eine elektronische Frequenzweiche bis zum Verstärker. Ein Videosignal wird auch von der Haupteinheit an zwei Videobildschirme im Rücksitzbereich gesendet. Vom Verstärker geht ein verstärktes Audiosignal (die durchgezogene schwarze Linie) zu jedem Lautsprecher im System – ein Verstärker versorgt einen Subwoofer. Der andere Verstärker versorgt eine Reihe von Komponentenlautsprechern im vorderen Teil des Autos (wobei das Signal zuerst durch die passiven Frequenzweichen der Lautsprecher geleitet wird) und ein Paar koaxialer Lautsprecher im hinteren Teil des Autos. Die graue Linie zeigt den Stromfluss durch ein Stromkabel (geschützt durch eine Inline-Sicherung) von der Autobatterie zu den Verstärkern.
